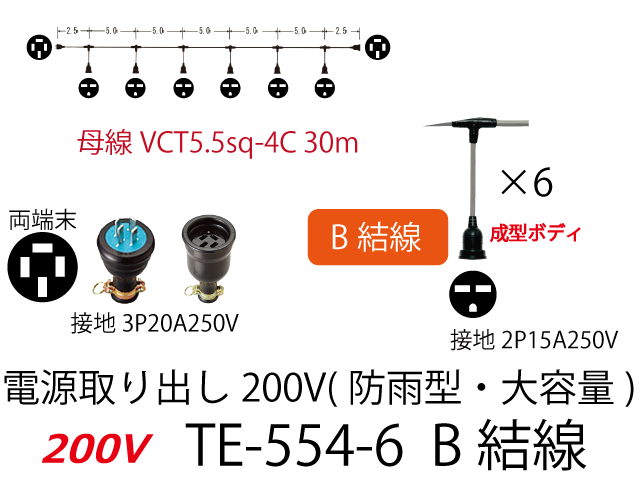

TE-554-6 B結線
母線 VCT5.5-4C
型式
TE-554-6 B結線
長さ
30m
母線
VCT5.5sq-4C
分岐支線
VCT2.0sq-3C
引出ボディ
成型 接地2P15A250V 6個
端末
ゴム防水 接地3P20A250V
TE大容量タイプは引出電源が一体成型で単相三線100V/200V(A結線)、三相三線200V(B結線)が使用可能な分岐ケーブルです
養鶏場・温室・ビニールハウス・お祭り・盆踊り・ビアガーデン・建設現場の照明に最適です。
間隔、長さ、電線太さ、電源取り出し数等、使用状況に合わせて作成することが可能です。
お問合せ下さい。
このページを携帯やスマートフォンで見る場合
QRコードを読み込んでください。
| 型式 | 母線 VCT |
分岐電線 VCT | 引出しボディ | 端末(組) | 結線 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 長 さ (m) |
使用電線 | 長 さ (m) |
使用電線 | (数) | 標準 プラグ 形状 |
電圧 | ゴム 防水 |
プラグ 形状 |
||
| TE-354-6 A結線 |
30 | 3.5sq-4C | 0.25 | 2.0sq-3C | 6 |  |
100V | 接地3P20A |  |
A結線 |
| TE-354-6 B結線 |
30 | 3.5sq-4C | 0.25 | 2.0sq-3C | 6 |  |
200V | 接地3P20A |  |
B結線 |
| TE-354-10 A結線 |
50 | 3.5sq-4C | 0.25 | 2.0sq-3C | 10 | |
100V | 接地3P30A | |
A結線 |
| TE-354-10 B結線 |
50 | 3.5sq-4C | 0.25 | 2.0sq-3C | 10 | |
200V | 接地3P30A | |
B結線 |
| TE-554-6 A結線 |
30 | 5.5sq-4C | 0.25 | 2.0sq-3C | 6 | |
100V | 接地3P20A | |
A結線 |
| TE-554-6 B結線 |
30 | 5.5sq-4C | 0.25 | 2.0sq-3C | 6 | |
200V | 接地3P20A | |
B結線 |
| TE-554-10 A結線 |
50 | 5.5sq-4C | 0.25 | 2.0sq-3C | 10 | |
100V | 接地3P30A | |
A結線 |
| TE-554-10 B結線 |
50 | 5.5sq-4C | 0.25 | 2.0sq-3C | 10 | |
200V | 接地3P30A | |
B結線 |
 |
|
使用用途・場所によって特注可能です
電線の種類、間隔、分岐個数・・・
使用目的に合わせたモールドケーブルを製作することができます。
お問合せ下さい。
電線の種類・太さの特注について
VCTケーブルの他にCT（キャブタイヤケーブル）2CT、2PNCTでも作成可能です。尚、難燃ケーブルでも承ります。
多芯物も受注製作致します。（最大14sq-4Cまで製作可能です）
お問合せ下さい。
