- ビニルキャブタイヤ長円形コードVCTFK0.75sq 100m 白色
用途
持ち運びまたは、移動の少ない
300V以下の小型電気器具の電源コードとして使用します。
特徴
被覆材には、鉛を使用しておらず環境に優しい製品です。
JISC3306
カートへ入れる際のご注意
ケーブルは定尺での販売になります。
ケーブルの配送は気象状況等の影響により、まれに配達指定日より遅れて到着する場合がございます。迅速に対応は致しておりますが、時間的に余裕を持たれてご注文下さいますようお願いいたします。
また、お客様のニーズ、ご希望にあわせてケーブルの加工等承っております。（ケーブルの先端にコネクター接続、事前に電線管にケーブル入線等）内容等ご連絡頂きましたらお見積り、加工、納品致します。
メール
もしくは
FAX
にてお問合せ下さい。

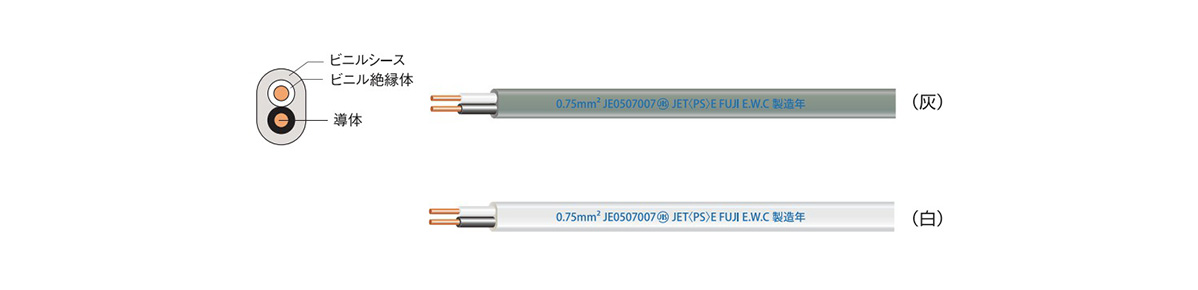

構造・寸法
| リンク | サイズ | 導体 | 絶縁体標準 | シース標準 | 仕上外径 | 把寸法 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| （mm2） | 構成 | 外径 | 厚さ | 厚さ | （mm） | 内径 | 外径 | 高さ | |||
| （本/mm） | （mm） | （mm） | （mm） | 短径 | 長径 | （mm） | （mm） | （mm） | |||
| VCTFK0.75sq 100m 灰色 | VCTFK0.75sq 100m 白色 | 2×0.75 | 30/0.18 | 1.1 | 0.6 | 1 | 4.3 | 6.6 | 240 | 325 | 80 |
| VCTFK1.25sq 100m 灰色 | VCTFK1.25sq 100m 白色 | 2×1.25 | 50/0.18 | 1.5 | 0.6 | 1 | 4.7 | 7.4 | 240 | 325 | 100 |
| VCTFK2.0sq 100m 灰色 | VCTFK2.0sq 100m 白色 | 2×2 | 37/0.26 | 1.8 | 0.6 | 1 | 5 | 8 | 240 | 340 | 100 |
| リンク | 把寸法 | 使用温度（℃） | 許容電流 | 導体抵抗 | 曲げ半径 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 高さ | 最高 | 最低温度 | （A） | （Ω/km） | |||||
| （mm） | （mm） | （mm） | 固定 | 移動 | 短径方向 | 長径方向 | |||||
| VCTFK0.75sq 100m 灰色 | VCTFK0.75sq 100m 白色 | 240 | 325 | 80 | 60 | -25 | -15 | 7 | 24.4 | 26 | 40 |
| VCTFK1.25sq 100m 灰色 | VCTFK1.25sq 100m 白色 | 240 | 325 | 100 | 12 | 14.7 | 29 | 45 | |||
| VCTFK2.0sq 100m 灰色 | VCTFK2.0sq 100m 白色 | 240 | 340 | 100 | 17 | 9.5 | 30 | 48 | |||
