同軸ケーブル5D-2V 100m

同軸ケーブル5D-2V 100m

¥19,723 税込
商品コード: 5D-2V
カートに追加しました。
カートへ進む
  1. ホーム
  2. 電線・ケーブル
  3. 同軸ケーブル
  4. 同軸ケーブル5D-2V 100m
同軸ケーブル2Vタイプ
特長
低損失。高周波領域で特性インピーダンスが一定です
軽量なうえ、柔軟性・加工性に優れています。
高遮蔽、低損失タイプです。
用途:音声信号の伝達。無線の送受信。信号回路機器間・機器内部の接続。

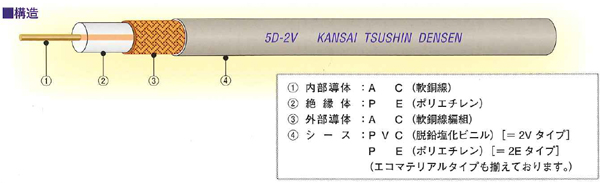

同軸ケーブル2Vタイプ
リンク 内部導体 絶縁体 外部導体 シース 導体抵抗 耐電圧 静電容量 絶縁抵抗 特性
インピー
ダンス
標準減衰量
dB/km
概算質量
材質 素線本数/外径
(mm)
材質 外径
(mm)
材質 外径
(mm)
材質 標準色 外径
(mm)
Ω/km
(以下)
AC.V
1分間
Nf/km
(約)
MΩ/km
(以上)
Ω 400MHz 900MHz kg/km
1.5D-2V AC 7/0.18 PE 1.6 AC 2.2 PVC 灰・黒 3 110 1000 104 1000 50±2 10MHz 85 18
2.5D-2VS AC 7/0.28 PE 2.7 AC 3.3 PVC 4.3 50.2 1000 100 1000 50±2 10MHz 52 30
3D-2V AC 7/0.32 PE 3 AC 3.7 PVC 灰・黒 53 33.3 1000 100 1000 50±2 309 471 44
3D-2E AC 7/0.32 PE 3 AC 3.7 PE 5.3 33.3 1000 100 1000 50±2 309 471 43
5D-2V AC 7/1.4 PE 4.8 AC 5.5 PVC 灰・黒 7.3 11.7 1000 100 1000 50±2 183 281 81
5D-2VS AC 7/0.5 PE 4.8 AC 5.5 PVC 灰・黒 7.3 13.1 1000 100 1000 50±2 201 320 80
5D-2E AC 1/1.4 PE 4.8 AC 5.5 PE 7.3 11.7 1000 100 1000 50±2 183 281 70
3C-2V AC 1/2.3 PE 7.8 AC 8.7 PVC 11.1 4.23 1000 100 1000 50±2 121 195 181
8D-2VS AC 7/0.8 PE 7.8 AC 8.7 PVC 11.1 5.13 1000 100 1000 50±2 131 210 180
8D-2E AC 1/2.3 PE 7.8 AC 8.7 PE 11.1 4.23 1000 100 1000 50±2 121 195 169
10D-2V AC 1/2.9 PE 9.7 AC 10.7 PVC 13.1 2.67 1000 102 1000 50±2 101 178 260
10D-2VS AC 7/1.0 PE 9.7 AC 10.7 PVC 13.1 3.33 1000 102 1000 50±2 108 187 250
10D-2E AC 1/2.9 PE 9.7 AC 10.7 PE 13.1 2.67 1000 102 1000 50±2 101 178 273
標準減衰量-周波数特性
