同軸ケーブル2V（75Ω）タイプ
特長
低損失。高周波領域で特性インピーダンスが一定です
軽量なうえ、柔軟性・加工性に優れています。
高遮蔽、低損失タイプです。
用途：屋内への引込線、屋内配線。監視、防犯カメラ。信号回路、高周波機器間部の接続。
特長
低損失。高周波領域で特性インピーダンスが一定です
軽量なうえ、柔軟性・加工性に優れています。
高遮蔽、低損失タイプです。
用途：屋内への引込線、屋内配線。監視、防犯カメラ。信号回路、高周波機器間部の接続。
カートへ入れる際のご注意
ケーブルは定尺100ｍでの販売になります。
ケーブルの配送は気象状況等の影響により、まれに配達指定日より遅れて到着する場合がございます。迅速に対応は致しておりますが、時間的に余裕を持たれてご注文下さいますようお願いいたします。
また、お客様のニーズ、ご希望にあわせてケーブルの加工等承っております。（ケーブルの先端にコネクター接続、事前に電線管にケーブル入線等）内容等ご連絡頂きましたらお見積り、加工、納品致します。
メール
もしくは
FAX
にてお問合せ下さい。

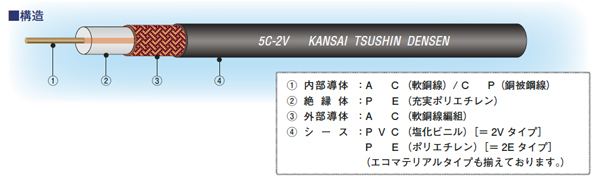

| リンク | 内部導体 | 絶縁体 | 外部導体 | シース | 導体抵抗 | 耐電圧 | 静電容量 | 絶縁抵抗 | 特性 インピー ダンス |
標準減衰量 dB/km |
概算質量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | 素線本数/外径 (mm) |
材質 | 外径 (mm) |
材質 | 外径 (mm) |
材質 | 標準色 | 外径 (mm) |
Ω/km (以下) |
AC.V 1分間 |
nF/km (約) |
MΩ/km (以上) |
Ω | 220MHz | 770MHz | kg/km | |
| 1.5C-2V | CP | 1/0.26 | PE | 1.6 | AC | 2.2 | PVC | 黒 | 3 | 968 | 1000 | 69 | 1000 | 75±3 | 10MHz | 96 | 15 |
| 1.5C-2VS | AC | 7/0.09 | PE | 1.6 | AC | 2.1 | PVC | 黒 | 3 | 419 | 1000 | 69 | 1000 | 75±3 | 10MHz | 106 | 14 |
| 1.7C-2V | AC | 7/0.12 | PE | 1.95 | AC | 2.6 | PVC | 黒 | 3.6 | 227 | 1000 | 69 | 1000 | 75±3 | 10MHz | 80 | 20 |
| 2.5C-2V | AC | 7/0.14 | PE | 2.4 | AC | 3 | PVC | 黒 | 4 | 166.6 | 1000 | 69 | 1000 | 75±3 | 10MHz | 60 | 23 |
| 3C-2V | AC | 1/0.5 | PE | 3.1 | AC | 3.7 | PVC | 黒 | 5.2 | 91.4 | 1000 | 67 | 1000 | 75±3 | 200 | 396 | 40 |
| 3C-2VS | AC | 7/0.18 | PE | 3.1 | AC | 3.7 | PVC | 黒 | 5.2 | 100 | 1000 | 67 | 1000 | 75±3 | 10MHz | 48 | 35 |
| 5C-2V | AC | 1/0.8 | PE | 4.8 | AC | 5.4 | PVC | 黒 | 7.2 | 35.9 | 1000 | 67 | 1000 | 75±3 | 131 | 263 | 65 |
| 5C-2VS | AC | 7/0.26 | PE | 4.8 | AC | 5.4 | PVC | 黒 | 7.2 | 50.2 | 1000 | 67 | 1000 | 75±3 | 10MHz | 30 | 68 |
| 5C-2E | AC | 1/0.8 | PE | 4.9 | AC | 5.4 | PE | 黒 | 7.2 | 35.9 | 1000 | 67 | 1000 | 75±3 | 131 | 263 | 68 |
| 7C-2V | AC | 1/1.2 | PE | 7.3 | AC | 8.2 | PVC | 黒 | 10.4 | 15.9 | 1000 | 67 | 1000 | 75±3 | 91 | 186 | 130 |
| 7C-2VS | AC | 7/0.4 | PE | 7.3 | AC | 8.2 | PVC | 黒 | 10.4 | 20.7 | 1000 | 67 | 1000 | 75±3 | 10MHz | 22 | 144 |
| 7C-2E | AC | 1/1.2 | PE | 7.3 | AC | 8.2 | PE | 黒 | 10.4 | 15.9 | 1000 | 67 | 1000 | 75±3 | 91 | 186 | 118 |
| 10C-2V | AC | 1/1.4 | PE | 9.4 | AC | 10.4 | PVC | 黒 | 13 | 11.6 | 1000 | 67 | 1000 | 75±3 | 10MHz | 16 | 130 |
| 10C-2VS | AC | 7/0.5 | PE | 9.4 | AC | 10.4 | PVC | 黒 | 13 | 13.1 | 1000 | 67 | 1000 | 75±3 | 10MHz | 18 | 226 |
| 10C-2E | AC | 7/0.5 | PE | 9.4 | AC | 10.4 | PE | 黒 | 13 | 13.1 | 1000 | 67 | 1000 | 75±3 | 10MHz | 18 | 211 |
