タテ型電源一体成型防水タイプ Y1A-7V

タテ型電源一体成型防水タイプ Y1A-7V

¥16,445 税込
商品コード: Y1A-7V
カートに追加しました。
カートへ進む

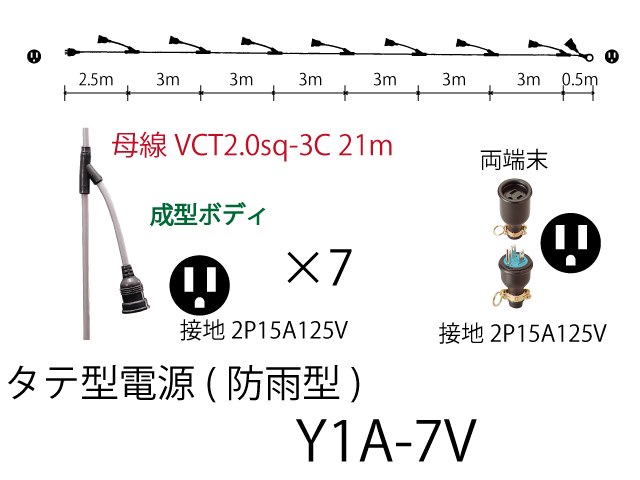

Y1A-7V 母線 VCT2.0-3C

型式 Y1A-7V
長さ 21m
母線 VCT2.0sq-3C
分岐支線 VCT2.0sq-3C
引出ボディ 成型 接地2P15A125V 7個
アースクリップ数 0個
端末 ゴム防水 接地2P15A

Yタイプは、マンション・ビル建築等の立ち上げ照明・電源コードとして使用されております。


建設現場(ビル建設、立坑築造工事)で力を発揮します。


間隔、長さ、ガードの数、電源取り出し数等、使用状況に合わせて作成することが可能です。
お問合せ下さい。


このページを携帯やスマートフォンで見る場合
QRコードを読み込んでください。


Y1A-7V

Yタイプ 成型ボディ使用 縦型電源100V(防雨型)
型式 母線 VCT 分岐電線 VCT 引出し
ボディ







(数)
端末(組)
長さ(m) 使用電線 長さ(m) 使用電線 (数) 標準
プラグ
形状
ゴム防水 プラグ形状
Y1A-5V 15 2.0sq-3C 0.25 2.0sq-3C 5 接地2P15A 0 接地2P15A 接地2P15A
Y1A-7V 21 2.0sq-3C 0.25 2.0sq-3C 7 接地2P15A 0 接地2P15A 接地2P15A
Y1A-10V 30 2.0sq-3C 0.25 2.0sq-3C 10 接地2P15A 0 接地2P15A 接地2P15A
Y1A-11V 33 2.0sq-3C 0.25 2.0sq-3C 11 接地2P15A 0 接地2P15A 接地2P15A
Y1A-14V 42 2.0sq-3C 0.25 2.0sq-3C 14 接地2P15A 0 接地2P15A 接地2P15A
Y1A-5V-EC 15 2.0sq-3C 0.25 2.0sq-3C 5 接地2P15A 5 接地2P15A 接地2P15A
Y1A-7V-EC 21 2.0sq-3C 0.25 2.0sq-3C 7 接地2P15A 7 接地2P15A 接地2P15A
Y1A-10V-EC 30 2.0sq-3C 0.25 2.0sq-3C 10 接地2P15A 10 接地2P15A 接地2P15A
Y1A-11V-EC 33 2.0sq-3C 0.25 2.0sq-3C 11 接地2P15A 11 接地2P15A 接地2P15A
Y1A-14V-EC 42 2.0sq-3C 0.25 2.0sq-3C 14 接地2P15A 14 接地2P15A 接地2P15A
Yタイプ ゴムボディ使用 縦型電源100V(防雨型)
型式 母線 VCT 分岐電線 VCT 引出し
ボディ







(数)
端末(組)
長さ(m) 使用電線 長さ(m) 使用電線 (数) 標準
プラグ
形状
ゴム防水 プラグ形状
Y1A-5R 15 2.0sq-3C 0.25 2.0sq-3C 5 接地2P15A 0 接地2P15A 接地2P15A
Y1A-7R 21 2.0sq-3C 0.25 2.0sq-3C 7 接地2P15A 0 接地2P15A 接地2P15A
Y1A-10R 30 2.0sq-3C 0.25 2.0sq-3C 10 接地2P15A 0 接地2P15A 接地2P15A
Y1A-11R 33 2.0sq-3C 0.25 2.0sq-3C 11 接地2P15A 0 接地2P15A 接地2P15A
Y1A-14R 42 2.0sq-3C 0.25 2.0sq-3C 14 接地2P15A 0 接地2P15A 接地2P15A
Y1A-5R-EC 15 2.0sq-3C 0.25 2.0sq-3C 5 接地2P15A 5 接地2P15A 接地2P15A
Y1A-7R-EC 21 2.0sq-3C 0.25 2.0sq-3C 7 接地2P15A 7 接地2P15A 接地2P15A
Y1A-10R-EC 30 2.0sq-3C 0.25 2.0sq-3C 10 接地2P15A 10 接地2P15A 接地2P15A
Y1A-11R-EC 33 2.0sq-3C 0.25 2.0sq-3C 11 接地2P15A 11 接地2P15A 接地2P15A
Y1A-14R-EC 42 2.0sq-3C 0.25 2.0sq-3C 14 接地2P15A 14 接地2P15A 接地2P15A
YBタイプ 縦型照明(防雨型)
型式 母線 VCT 分岐電線 VCT ゴム
防水
ソケット
(数)
ガード
(白)
(数)
端末(組)
長さ(m) 使用電線 長さ(m) 使用電線 ゴム防水 プラグ形状
Y1B-5 15 2.0sq-2C 0.2 1.25sq-2C 5 5 2P15A 接地2P15A
Y1B-7 21 2.0sq-2C 0.2 1.25sq-2C 7 7 2P15A 接地2P15A
Y1B-10 30 2.0sq-2C 0.2 1.25sq-2C 10 10 2P15A 接地2P15A
Y1B-11 33 2.0sq-2C 0.2 1.25sq-2C 11 11 2P15A 接地2P15A
Y1B-14 42 2.0sq-2C 0.2 1.25sq-2C 14 14 2P15A 接地2P15A
Yタイプ 縦型電源 大容量(防雨型)
型式 母線 VCT 分岐電線 VCT 引出し
ボディ
端末(組) 結線
長さ
(m)
使用
電線
長さ
(m)
使用
電線
(数) 標準
プラグ
形状
ゴム防水 プラグ
形状
LY1A-5V 15 3.5sq-4C 0.25 2.0sq-3C 5 接地2P15A 接地3P20A 接地3P20A250V A結線
LY1A-7V 21 3.5sq-4C 0.25 2.0sq-3C 7 接地2P15A 接地3P20A 接地3P20A250V A結線
LY1A-10V 30 3.5sq-4C 0.25 2.0sq-3C 10 接地2P15A 接地3P20A 接地3P20A250V A結線
LY1A-11V 33 3.5sq-4C 0.25 2.0sq-3C 11 接地2P15A 接地3P20A 接地3P20A250V A結線
LY1A-14V 42 3.5sq-4C 0.25 2.0sq-3C 14 接地2P15A 接地3P20A 接地3P20A250V A結線

成型ボディとゴムボディの違い

<成型ボディ>
ビニール一体型成型コネクター使用しています。
機能性、コストパフォーマンスに優れています。

<ゴムボディ>
ゴムコネクター使用しています。
保守管理がしやすく汎用性に優れています。
型式の「-V」が成型ボディ 「-R」がゴムボディです。 コネクタボディ形状

使用用途・場所によって特注可能です

電線の種類、間隔、分岐個数・・・
使用目的に合わせたモールドケーブルを製作することができます。
お問合せ下さい。

電線の種類・太さの特注について

VCTケーブルの他にCT(キャブタイヤケーブル)2CT、2PNCTでも作成可能です。尚、難燃ケーブルでも承ります。
多芯物も受注製作致します。(最大14sq-4Cまで製作可能です)
お問合せ下さい。
